Калибратор лопастной спиральный КЛС

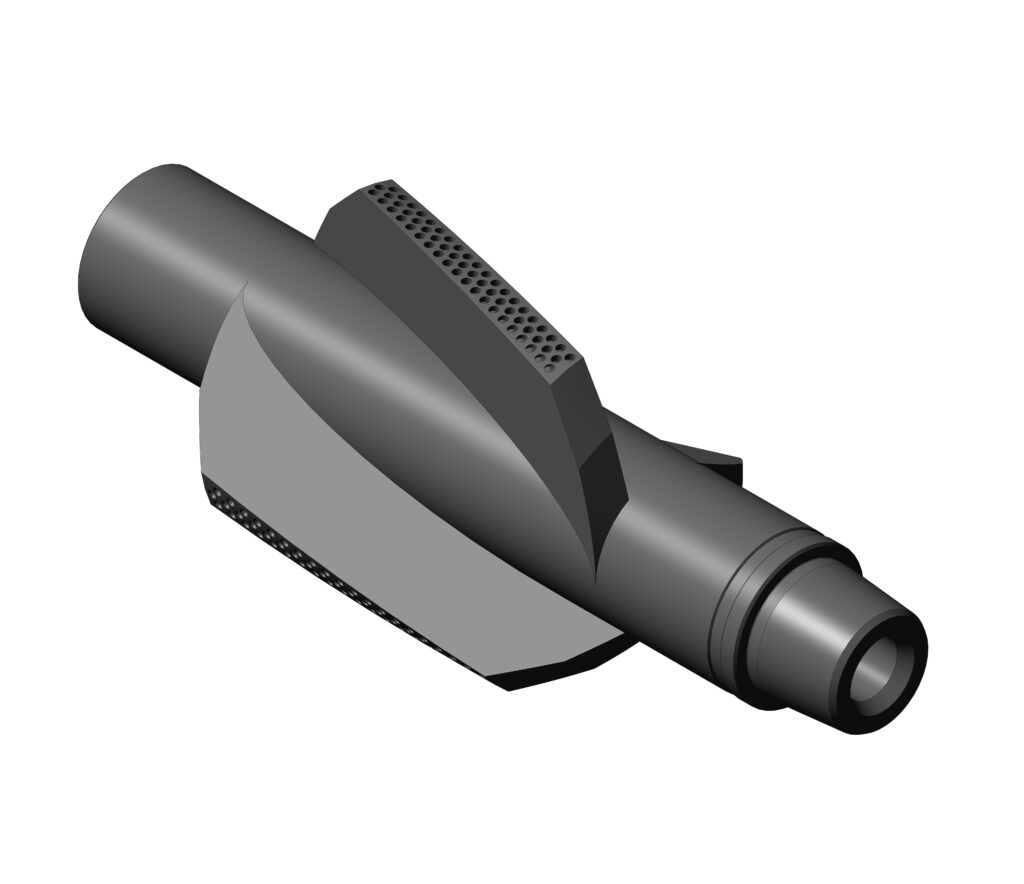

Калибратор лопастной спиральный используется в качестве элемента компоновки нижней части бурильной колонны при бурении на нефть и газ в мягких породах, в породах средней твёрдости и твёрдых породах. Калибратор имеет правильную дынеобразную форму, предназначен для проработки и калибрования стенок ствола скважины с целью предотвращения возможных осложнений при спуске обсадной колонны. В конструкции калибратора предусмотрены калибрующие лопасти вооруженные твердосплавными зубками, позволяющие калибровать как при движении вниз, так и вверх. Лопасти могут быть цельнофрезерованными или приварными (по требованию Заказчика). Для исключения отрыва приварных лопастей перед сваркой на корпусе и лопастях калибратора фрезеруется «ласточкин хвост» после этого детали собираются и свариваются.

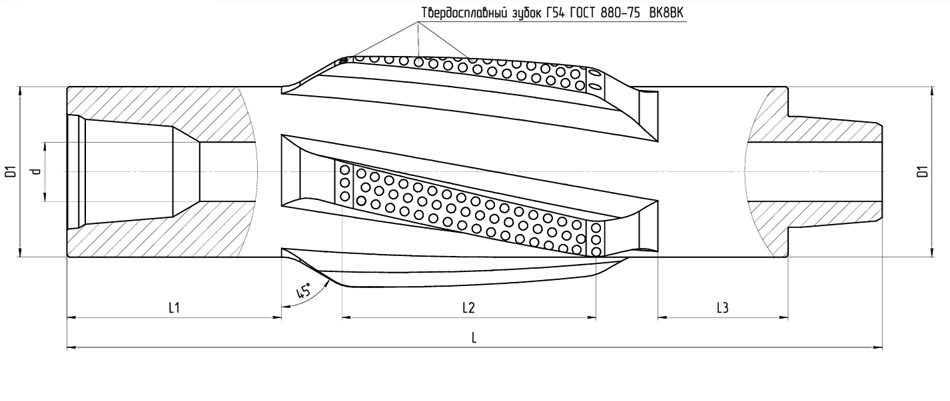

| № п/п | Наименование | Диаметр, мм | Общая длина, мм | Длина рабочей части лопасти, мм | Расстояние для захвата под ключ со стороны ниппеля / муфты, мм | Присоединительная резьба по ГОСТ Р 28487-2018 | Материал (ГОСТ Р 4543-2016) |
Исполнение |
| 1 | КЛС-120,6 | 120,6 | 720 | 250 | 150 | З-76 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 2 | КЛС-125 | 125 | 720 | 250 | 150 | З-86 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 3 | КЛС-139,7 | 139,7 | 880 | 300 | 200 | З-86 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 4 | КЛС-146 | 146 | 880 | 300 | 200 | З-86 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 5 | КЛС-165 | 165 | 900 | 300 | 200 | З-102 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 6 | КЛС-212 | 212 | 950 | 350 | 200 | З-133 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 7 | КЛС-265 | 265 | 1000 | 350 | 220 | З-152 | Ст. 40Х / Ст. 40ХН2МА | цельнофрезерованное |
| 8 | КЛС-390 | 390 | 1200 | 400 | 250 | З-171 | Ст. 40Х / Ст. 40ХН2МА | приварные лопасти |
